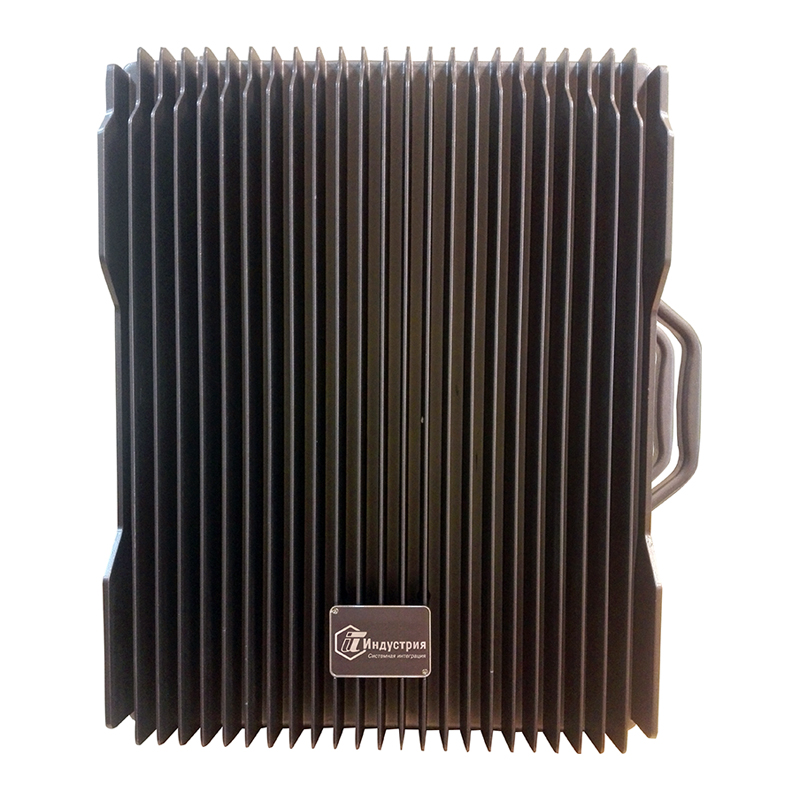

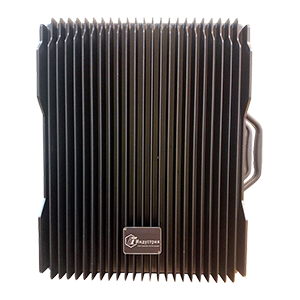

Радиооптический преобразователь-репитер (в импортной терминологии «remote unit») «РАДОП-ПУ», имеющий в своем составе радиочастотный усилитель мощности, предназначен для обеспечения зоны радиопокрытия базовой радиостанции в труднодоступных местах (тоннелях, метро, шахтах и т.п.), где нет «прямой видимости» между базовой и абонентскими радиостанциями.
«РАДОП-ПУ» устанавливается в тоннелях и других помещениях, где нет «прямой видимости» между базовой и абонентскими радиостанциями, но необходимо обеспечить радиосвязь. Оптический порт подключается к оптоволоконной линии связи и соединяется с «РАДОП-П». Радиопорт «РАДОП-ПУ» подключается к радиоизлучающему кабелю или антенне.
Радиооптический преобразователь работает в полосах частот приёма и передачи базовой станции. Полосы частот задаются Заказчиком и могут быть в диапазонах ЧМ, ОВЧ, УВЧ и сотовых операторов.
Оборудование масштабируемо и позволяет обеспечить радиосвязь в подземных условиях на протяженных территориях.
Варианты применения
В подземных условиях:
- для автомобильных тоннелей и притоннельных сооружений;
- для тоннелей и других помещений метрополитена;
- для железнодорожных тоннелей;
- для шахт;
- других подземных сооружений, где есть необходимость в обеспечении радиосвязью.
В наземных условиях, где нет «прямой видимости» между базовой и абонентскими радиостанциями:
- крупные промышленные объекты, морские порты, авиатерминалы, трубопроводы;
- крупные торговые и бизнес центры;
- крупные туристические и гостиничные комплексы;
- другие территориально распределённые объекты с единой системой радиосвязи.
Основные характеристики радиооптического преобразователя-репитера «РАДОП-ПУ»
| тип исполнения | полосовой |
| диапазоны частот | ЧМ, ОВЧ, УВЧ, сотовая связь (по заказу) |
| ширина рабочей полосы частот | не более 5 МГц |
| интегральная выходная мощность радиосигнала преобразователя «Радоп-ПУ» в полосе частот | до 43 дБм (20 Вт) регулируемая |
| усиление | не менее 65 дБ |
| регулировка усиления | не менее 30 дБ |
| неравномерность усиления в рабочей полосе | не более 1,5 дБ |
| КСВ | менее 1,5 |
| коэффициент шума | не более 5 дБ (на частоте 450 МГц) |
| интермодуляционные искажения в рабочей полосе | соответствует стандарту ETSI |
| внеполосные излучения | не более -36 дБм |
| расстояние (для одномодового волокна) | 20 км и более |
| длина волны оптического модема | 1310/1550 нм |
| тип волокна | G652 |
| мощность излучения оптического передатчика | не менее 0 дБм |
| чувствительность оптического приёмника | не хуже -13 дБм при C/Ш =20 дБ |
| задержки | не более 5 мксек на 1 км |
| температура эксплуатации | -30…+55 ⁰С |
| относительная влажность | 95% |
| электропитание | DC 48 В, AC 220 В 50 Гц |
| вес преобразователя «Радоп-ПУ» | не более 28 кг (для варианта Pвых. =20 Вт) |
| радиочастотный разъём | тип N гнездо |
| оптический разъём | FC (LC, SC по заказу) |
| степень защиты | IP65 |
