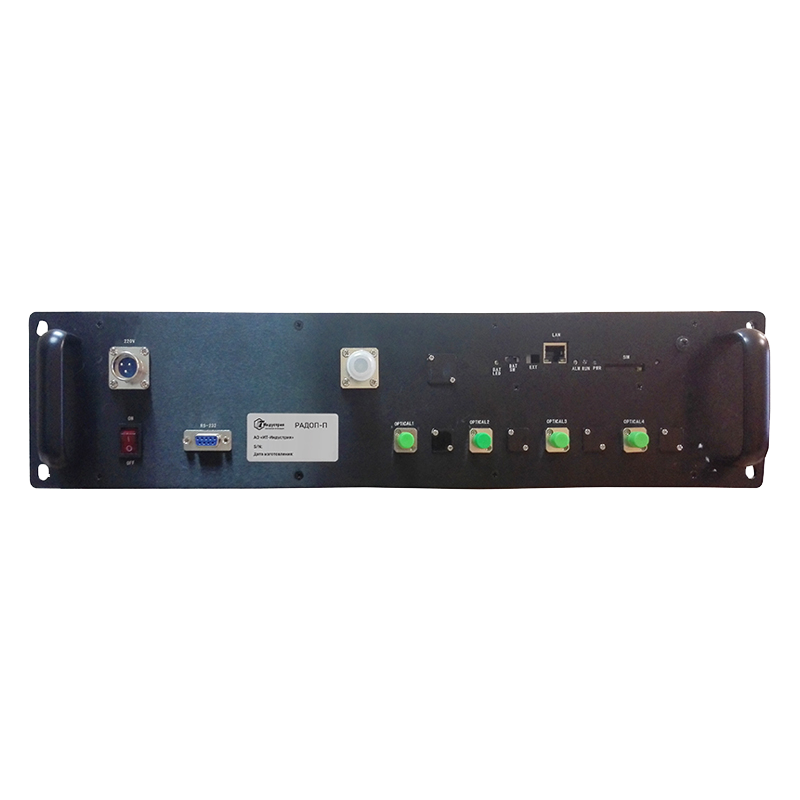

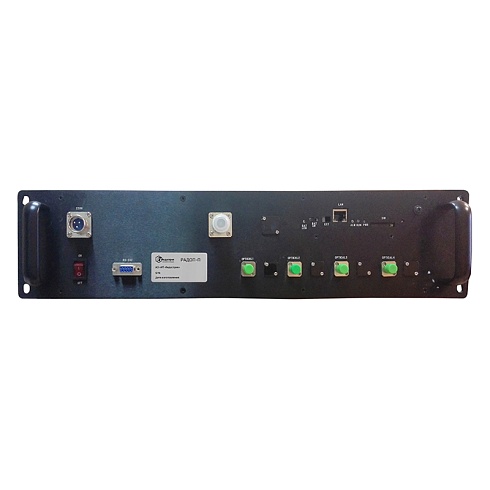

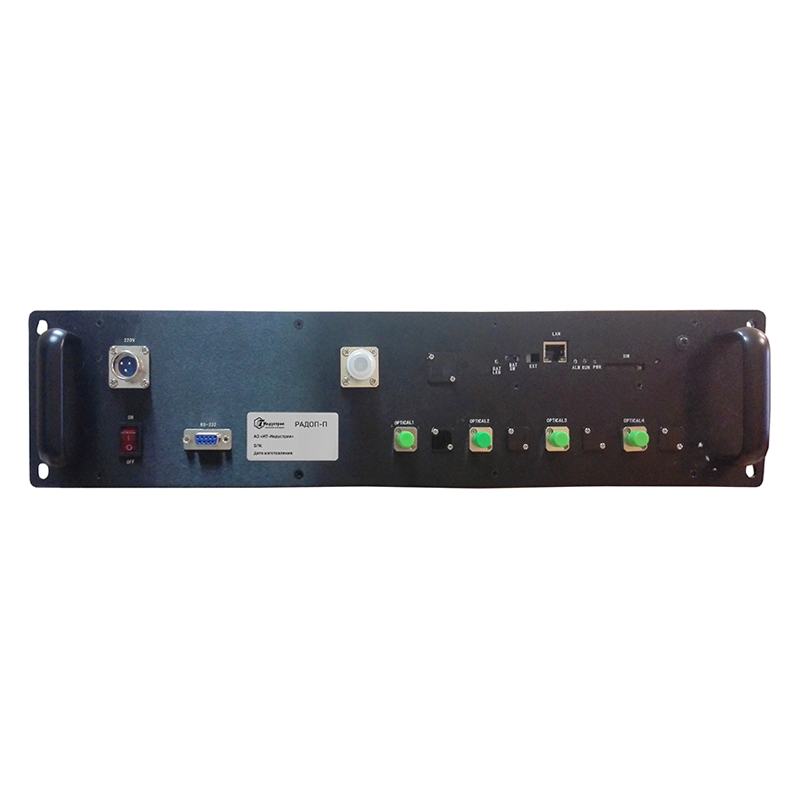

Радиооптический преобразователь (в зарубежной терминологии «master unit») «РАДОП-П» предназначен для обеспечения зоны радиопокрытия базовой радиостанции в труднодоступных местах (тоннелях, метро, шахтах и т.п.), где нет «прямой видимости» между базовой и абонентскими радиостанциями.
Оптический порт преобразователя подключается к оптоволоконной линии связи для соединения с радиооптическим репитером «РАДОП-ПУ».
«РАДОП-П» располагается возле базовой радиостанции и его радиопорт подключается непосредственно к базовой радиостанции (к выходу передатчика и ко входу приёмника).
Радиооптический преобразователь работает в полосах частот приёма и передачи базовой станции. Полосы частот задаются Заказчиком и могут быть в диапазонах ЧМ, ОВЧ, УВЧ и сотовых операторов.
Оборудование масштабируемо и позволяет обеспечить радиосвязь в подземных условиях на протяженных территориях.
Варианты применения
В подземных условиях:
- для автомобильных тоннелей и притоннельных сооружений;
- для тоннелей и других помещений метрополитена;
- для железнодорожных тоннелей;
- для шахт;
- других подземных сооружений, где есть необходимость в обеспечении радиосвязью.
В наземных условиях, где нет «прямой видимости» между базовой и абонентскими радиостанциями:
- крупные промышленные объекты, морские порты, авиатерминалы, трубопроводы;
- крупные торговые и бизнес центры;
- крупные туристические и гостиничные комплексы;
- другие территориально распределённые объекты с единой системой радиосвязи.
Основные характеристики «РАДОП-П»
| тип исполнения | полосовой |
| диапазоны частот | ЧМ, ОВЧ, УВЧ, сотовая связь (по заказу) |
| ширина рабочей полосы частот | не более 5 МГц |
| интермодуляционные искажения в рабочей полосе | соответствует стандарту ETSI |
| внеполосные излучения | не более -36 дБм |
| число подключаемых преобразователей «Радоп-ПУ» | 1…..8 |
| расстояние (для одномодового волокна) | 20 км и более |
| мощность излучения оптического передатчика | не менее 0 дБм |
| чувствительность оптического приёмника | не хуже -13 дБм при C/Ш =20 дБ |
| длина волны оптического модема | 1310/1550 нм |
| тип волокна | G652 |
| задержки | не более 5 мксек на 1 км |
| электропитание | DC 48 В, AC 220 В 50 Гц |
| вес преобразователя «Радоп-П» | не более 5 кг (для 19” стойки) |
| радиочастотный разъём | тип N гнездо |
| оптический разъём | FC (LC, SC по заказу) |
