Общие сведения
Система Предупреждения Столкновений и наездов (далее - система СПС) предназначена для уменьшения риска столкновений транспортных средств на объектах горнодобывающей промышленности (фиксирует факт опасного сближения транспортных средств), а также для предотвращения наезда транспортных средств на персонал.
Посредством излучения и фиксирования ответных радиосигналов в формате спецификации Bluetooth и Zigbee СПС выполняет функцию «обзора» пространства впереди движущегося объекта и предупреждает его водителя о приближении встречного транспорта или нахождении человека в опасной зоне.
Состав
Система включает в себя:
Транспондер (ТСПС)Представляет собой приёмопередатчик, интегрированный в корпус взрывобезопасного осветительного прибора «Луч-3М», размещаемого на транспортном объекте. Предназначен для излучения и приёма пакетов данных в формате спецификации Bluetooth и Zigbee с целью обнаружения аналогичных приёмопередатчиков, расположенных на транспортных объектах, движущихся во встречном направлении (контроль сближения «транспорт-транспорт»), а также для обнаружения абонентских модулей персонала (контроль сближения «человек-транспорт»). Предусмотрен для работы при температуре окружающей среды от -20 °C до +35 °C; относительной влажности воздуха (98±2)%, содержании угольной пыли в атмосфере до 2500 мг/м³. |
||
Ретранслятор (РСПС)Представляет собой приёмопередающий усилитель сигнала Bluetooth, излучаемого транспондерами СПС. Предназначен для увеличения зоны связи (в формате спецификации Bluetooth) между транспондерами в условиях отсутствия «прямой видимости» на T-образных и крестообразных перекрёстках объектов горнодобывающей промышленности. |
||
Модуль Абонентский (для персонала) – МА-51Представляет собой передатчик, интегрированный в корпус аккумуляторного блока индивидуального взрывобезопасного осветительного прибора. Предназначен для излучения и приёма пакетов данных в формате спецификации Zigbee с целью обнаружения их приёмопередатчиками, расположенными на транспортных объектах, движущихся во встречном направлении, либо в направлении, совпадающем с направлением движения человека с индивидуальным осветительным прибором (контроль сближения «человек-транспорт»). Каждый сотрудник, находящийся в подземных выработках, обеспечивается индивидуальным осветительным прибором с модулем абонентским МА-51 |
||
Зарядное устройство ЗУ-3Предназначено для заряда электрических аккумуляторов транспондера и ретранслятора Системы Предупреждения Столкновений. |
Порядок работы
В ходе эксплуатации СПС следует:
- Выполнить заряд аккумуляторов транспондера в соответствии с РЭ взрывобезопасного осветительного прибора «Луч-3М».
- Механически закрепить транспондер в передней части (на крыше кабины) транспортного средства, ориентировав его светоизлучающей частью (лампой) в направлении движения транспортного средства.

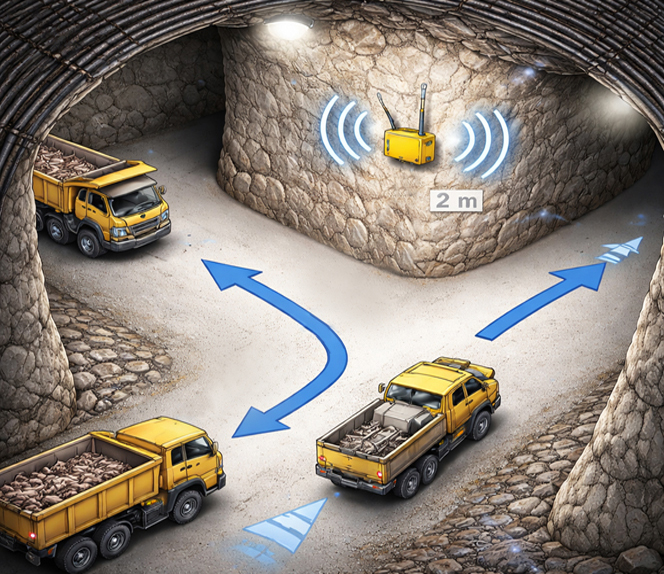

- На перекрёстках путей движения подземного транспорта механически закрепить ретранслятор на высоте 2 м от поверхности земли, как показано на Рис. 1.
Рис. 1. Порядок размещения ретранслятора на перекрёстках путей движения подземного транспорта.
Оповещение
Опасное сближение транспортных средств («транспорт-транспорт»)
При встречном движении транспортных средств, оборудованных транспондерами СПС:

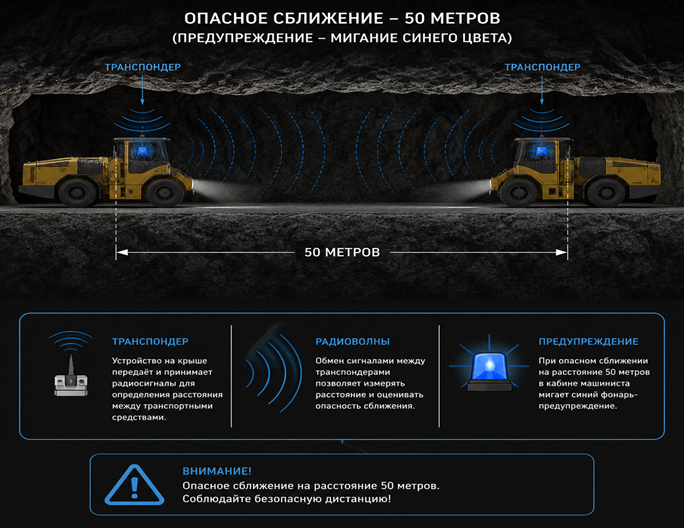

Зона предупреждения (50 метров). При сближении транспортных средств на расстояние 50 метров и менее активируется световая индикация в лампе транспондера миганием индикатора синего цвета (см. Рис.2).
Рис. 2. Признак опасного сближения транспортных средств на расстояние 50 метров. (предупреждение – мигание синего цвета).

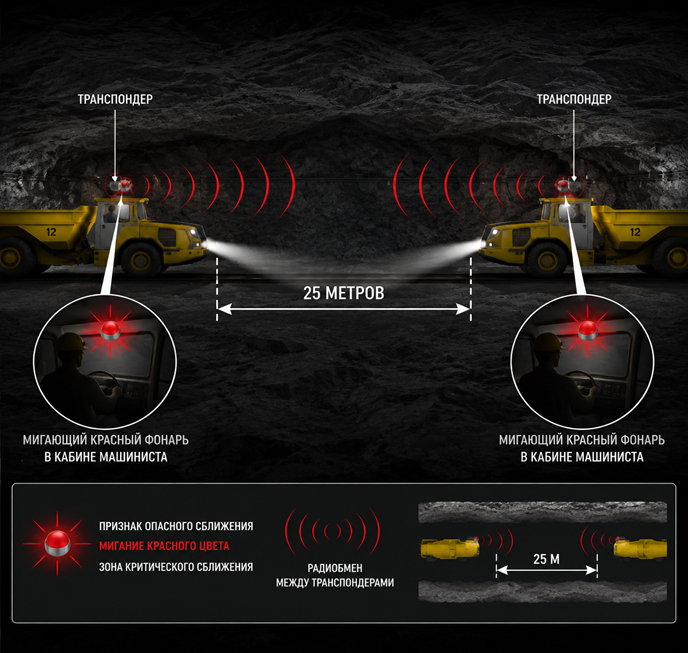

Зона критического сближения (25 метров). При сближении транспортных средств на расстояние 25 метров и менее активируется световая индикация в лампе транспондера миганием индикатора красного цвета (см. Рис.3).
Рис. 3. Признак опасного сближения транспортных средств на расстояние 25 метров (предупреждение – мигание фонаря красного цвета).
Опасное сближение транспортного средства с человеком («человек-транспорт»)
При движении транспортного средства в направлении нахождения персонала, оборудованного индивидуальным взрывобезопасным светильником с абонентским модулем СПС:

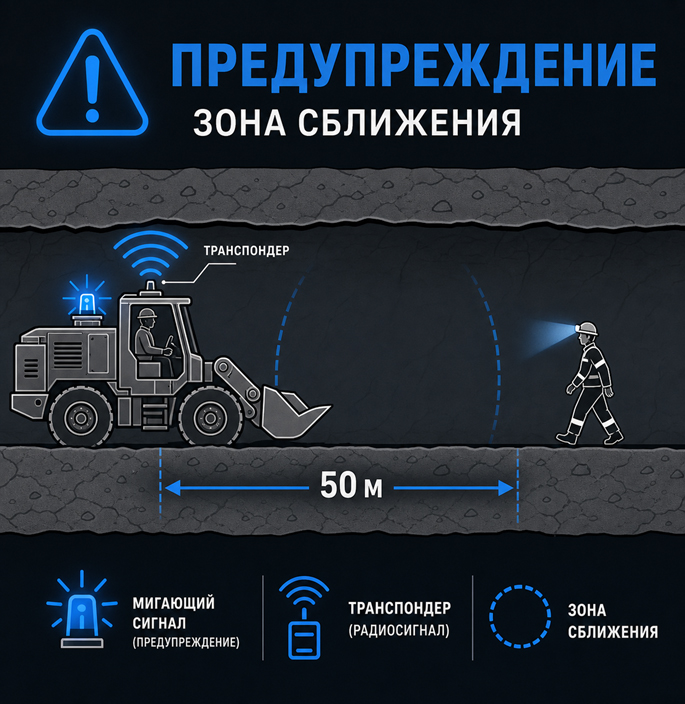

Зона предупреждения (50 метров). При сближении транспортного средства с человеком на расстояние 50 метров и менее в кабине водителя активируется световая индикация в виде мигания индикатора синего цвета. Водитель обязан снизить скорость и усилить внимание. (см. Рис. 4).
Рис. 4. Признак сближения транспортного средства с человеком на расстояние 50 метров (предупреждение – мигание фонаря синего цвета).

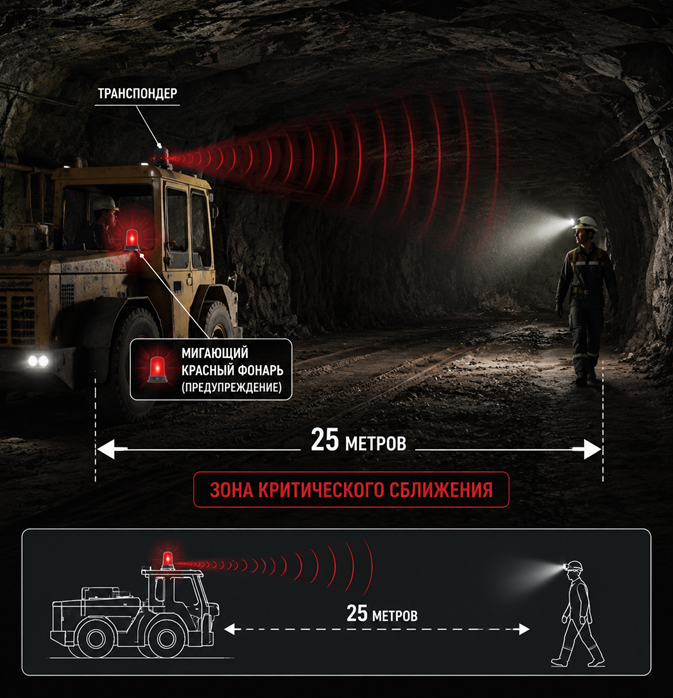

Зона критического сближения (25 метров). При сближении транспортного средства с человеком на расстояние 25 метров и менее активируется световая индикация в виде мигания индикатора красного цвета. Водитель обязан немедленно остановить транспортное средство (см. Рис.5).
Рис. 5. Признак сближения транспортного средства с человеком на расстояние 25 метров (предупреждение – мигание фонаря красного цвета).
Чтобы проконсультироваться и приобрести систему предотвращения столкновений и наезда на персонал «СПС», обратитесь в АО «ИТ-Индустрия» по тел. +7 (495) 139-75-50, отправьте запрос по электронной почте info@it-ind.ru или онлайн-запрос.
