Статья опубликована в журнале «Горная Промышленность» №1 (143) / 2019 .
Многофункциональный комплекс «Горизонт» предназначен для построения в подземных выработках угольных шахт и рудников телекоммуникационных сетей: позиционирования и аварийного оповещения; передачи данных в систему аэрогазового контроля с индивидуальных газоанализаторов; передачи данных от шахтных контроллеров технологического оборудования; передачи видео в HD-качестве с взрывозащищённых видеокамер; подвижной горно-подземной голосовой цифровой и аналоговой радиосвязи.
Кроме этого, комплекс «Горизонт» позволяет организовать на его основе следующие системы: автоматизированного табельного учёта; предотвращения столкновения транспорта и наезда техники на рабочих; поиска людей, застигнутых аварией и находящихся под завалом горной породы.
Комплекс состоит из наземного и подземного сегментов инфраструктуры. В состав наземного сегмента входят: базовое оборудование, сервер, ПО и АРМы для удалённого мониторинга и управления элементами сети. В состав подземного сегмента входят: шахтное линейное оборудование, шахтное абонентское оборудование, система аварийного поиска. В качестве транспортной среды передачи информации могут применяться: ВОЛС, радиоизлучающий кабель, линии RS-485 и Ethernet. Электропитание обеспечивается с помощью искробезопасных взрывозащищённых блоков питания серии БПИС.
Сеть позиционирования и аварийного оповещения.
Оборудование сети разработано в соответствии с ГОСТ Р 55154-2012 и функционирует в диапазоне частот 2,4 ГГц. В состав сети входят абонентские модули МА-41 (или МА-43), устанавливаемые в аккумуляторный отсек головного светильника шахтёра, линейные считыватели ЛС-Р4, устанавливаемые на радиоизлучающем кабеле, контроллеры базового оборудования и АРМ диспетчера. Линейные считыватели осуществляют обмен данными с абонентскими модулями и определяют их местоположение с разрешением ±20м. Информация от считывателей обрабатывается контроллерами и далее отображается на дисплее АРМ диспетчера. Период обновления информации от считывателей – не более 5с. Абонентские модули имеют техническую возможность отправки подтверждения о получении сигнала аварийного оповещения, как в автоматическом, так и в ручном режиме путём нажатия кнопки на светильнике.

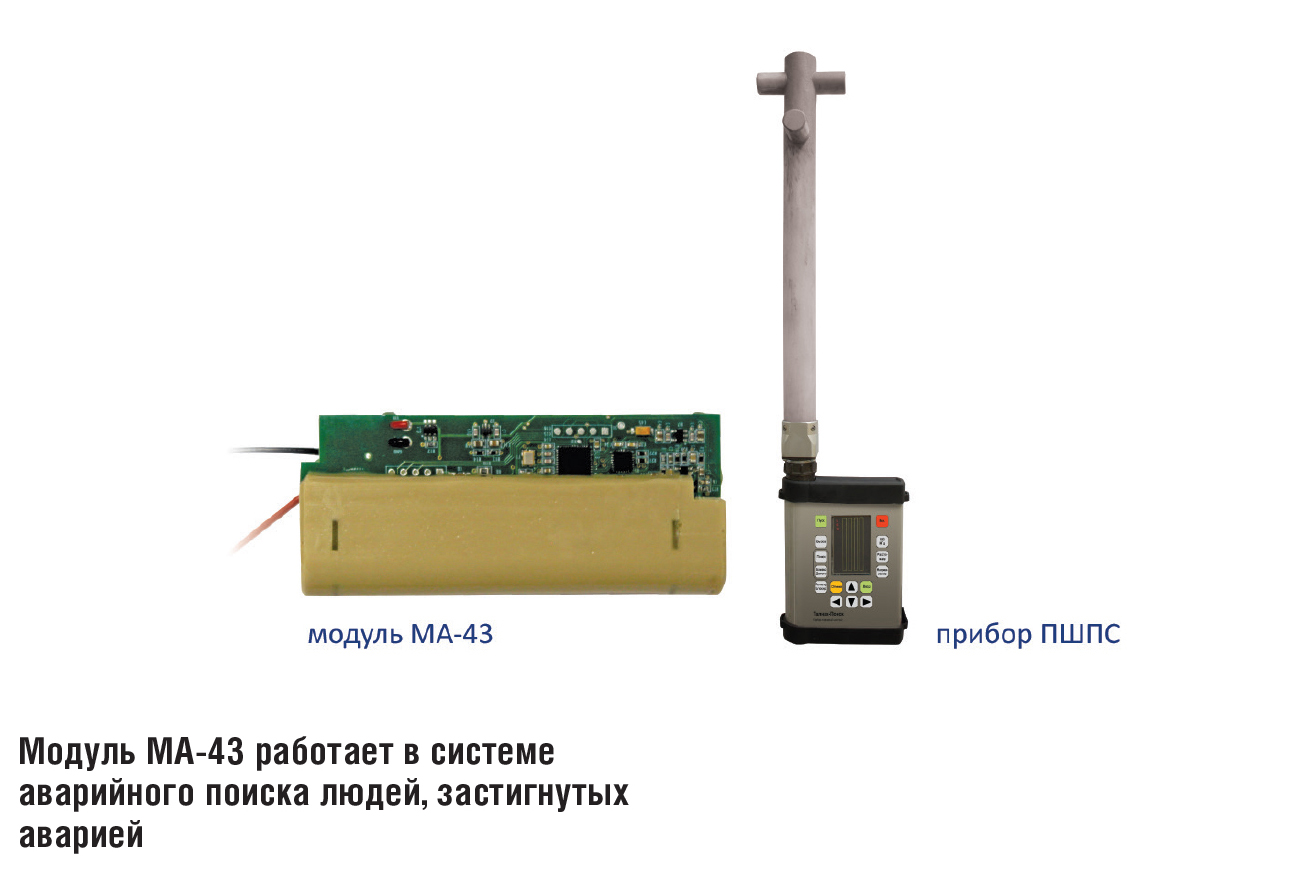

Система поиска людей, застигнутых аварией и находящихся под завалом горной породы. Состоит из абонентских модулей МА-43 и шахтного поисково-спасательного прибора ПШПС. Прибор обнаруживает абонентские модули на расстоянии до 150 м в условиях ограниченной видимости и до 20 м через обвальные породы, отображает на дисплее направление поиска и определяет расстояние до человека, находящегося в зоне бедствия. Это позволяет значительно сократить время обнаружения и эвакуации персонала в нештатных ситуациях.

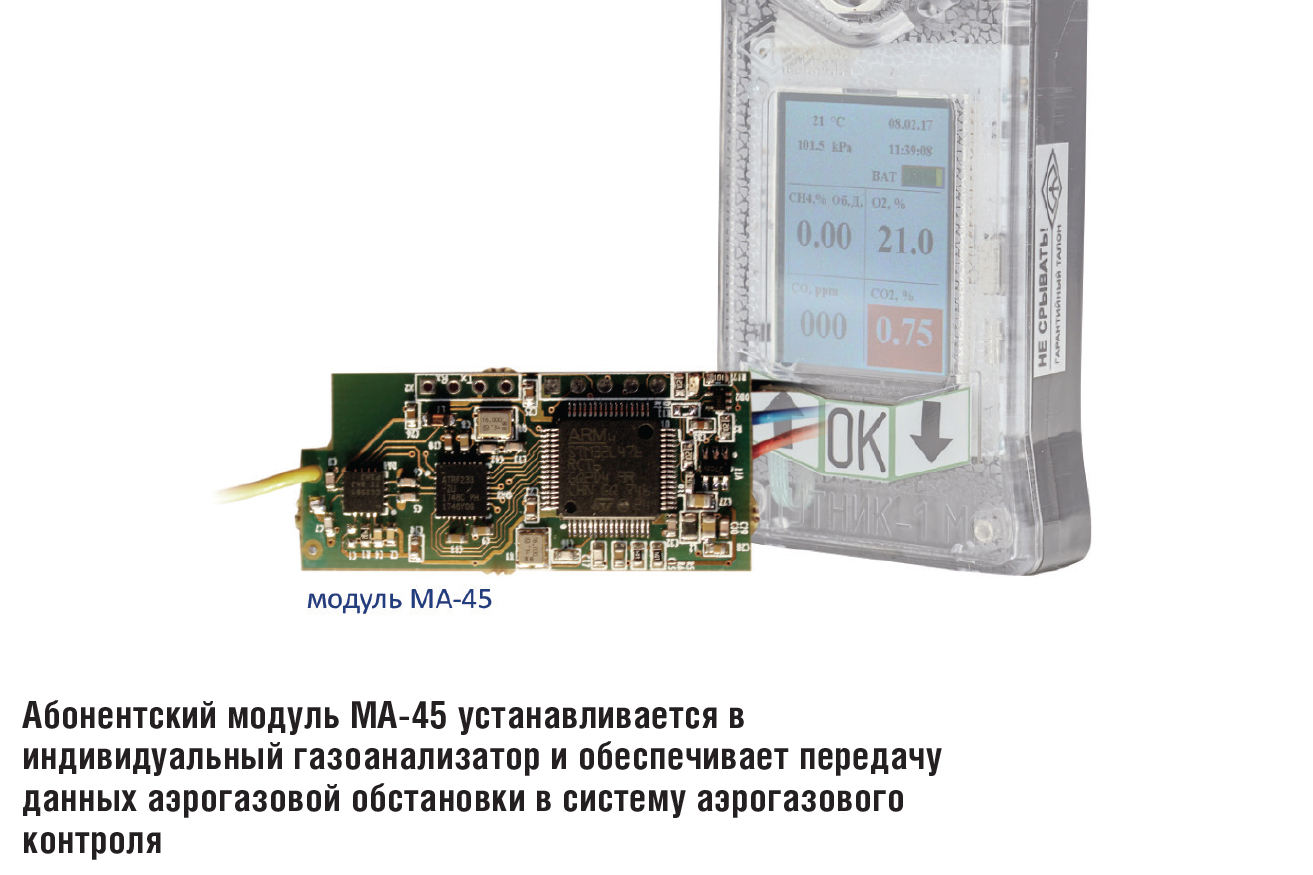

Сеть передачи данных в систему аэрогазового контроля шахты. Основными элементами сети являются линейные считыватели ЛС-Р4 и абонентские модули МА-45, устанавливаемые в индивидуальные газоанализаторы. Линейные считыватели осуществляют в диапазоне 2,4 ГГц непрерывную передачу данных от абонентских модулей в систему аэрогазового контроля о концентрации метана, оксида углерода и кислорода. Отображение аэрологической обстановки на АРМ оператора осуществляется как в табличном, так и в графическом виде на планах подземных выработок.
Сеть горно-подземной голосовой радиосвязи может работать как в конвенциональном, так и в транкинговом режиме, в диапазоне ОВЧ (VHF). В состав сети входят базовые и абонентские радиостанции (возможно использование оборудования различных изготовителей), а также радиоизлучающий кабель и линейные усилители (ЛУ). Сеть обеспечивает радиосвязь между шахтёрами, а также шахтёров с диспетчерами. Возможен выход радиоабонента в производственную телефонную сеть предприятия и внешнюю телефонную сеть. Также голосовая связь может быть реализована с применением других беспроводных технологий.
Передача видео и данных, а также подключение шахтных контроллеров технологического оборудования осуществляется с помощью блоков передачи данных через искробезопасные интерфейсы RS-485.
С 2018 г. оборудование комплекса «Горизонт» внедряется на ряде угольных шахт Кемеровской области.
Основными преимуществами комплекса являются: широкий перечень предоставляемых сервисов, российское производство оборудования и ПО, российский пользовательский интерфейс, умеренные ценовые характеристики. Это позволяет создать телекоммуникационную инфраструктуру подземного объекта, соответствующую производственным задачам, в сжатые сроки и без превышения затрат.
Оборудование комплекса «Горизонт» может быть с успехом использовано как для развития и модернизации телекоммуникационных сетей, созданных на основе предыдущей разработки компании – шахтного информационного комплекса «Талнах», так и для аналогичных сетей, построенных на основе зарубежных информационных комплексов.
