Взрывозащищенная беспроводная точка доступа стандарта Wi-Fi 6 для шахт

Взрывозащищенная точка доступа

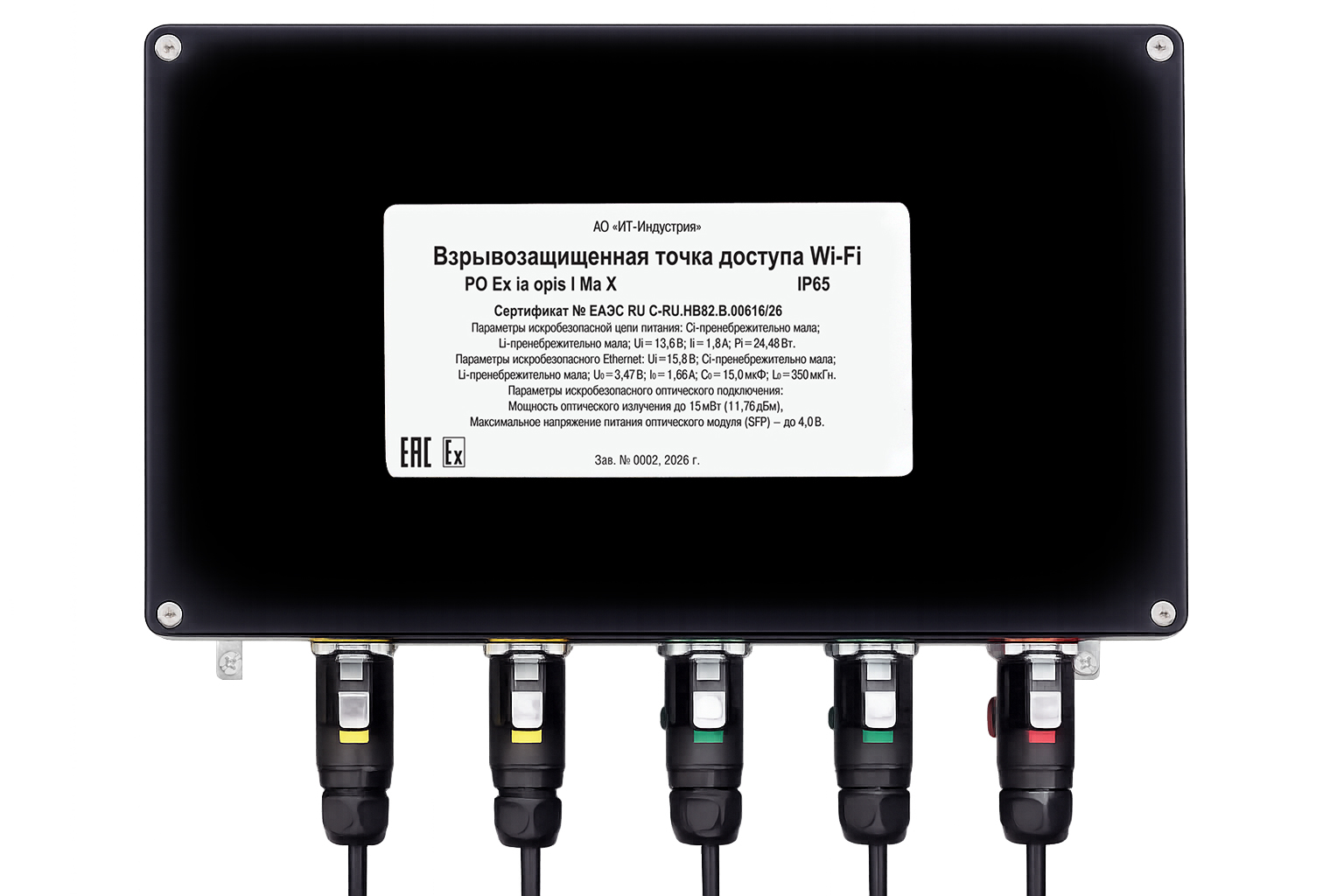

Точка доступа «ВЗТД Wi-Fi» стандарта Wi-Fi 6 предназначена для создания, развития и модернизации сетей передачи данных угольных шахт и подземных рудников, в том числе опасных по воспламенению рудничного газа и угольной пыли. Она обеспечивает создание в подземной выработке высокоскоростного широкополосного радиопокрытия и предоставляет возможность подключения промышленных смартфонов, планшетов, видеокамер, меток позиционирования персонала и транспорта, датчиков технологического оборудования и других абонентских устройств для реализации задач передачи голоса, видео и данных.

Благодаря высокой производительности, низкой задержке и широкому радиусу действия, точка доступа «ВЗТД Wi-Fi» производства АО «ИТ-Индустрия» станет незаменимым решением для организации шахтной беспроводной сети Wi-Fi 6, требуемой протяженности и топологии.

Встроенное программное обеспечение содержит все самые современные возможности для её интеграции с корпоративной сетью, что позволит внедрить на предприятии компоненты концепции Индустрии 4.0, в том числе:

• создать единую цифровую среду управления производственными процессами;
• обеспечить функционирование индустриального Интернета вещей (IIoT);
• осуществить сквозной сбор и анализ данных в реальном времени;
• контролировать производственные процессы на всех технологических этапах;
• оптимизировать логистику и сократить затраты на ремонты и простои;
• обеспечить промышленную безопасность и предупреждать о рисках;
• повысить эффективность производства и производительность труда.

Кроме промышленных сетей подземных месторождений, точка доступа может применяться и на других взрывоопасных производственных объектах, таких, например, как химические комбинаты и объекты газотранспортной инфраструктуры.

Шахтная взрывозащищённая точка доступа «ВЗТД Wi-Fi» была удостоена медали в конкурсе «Лучший экспонат» на выставке технологий горных разработок «Уголь России и Майнинг-2026»

Достоинства и возможности «ВЗТД Wi-Fi»

Высокоскоростное беспроводное подключение

Точка доступа поддерживает стандарт IEEE 802.11ax и обеспечивает суммарную скорость передачи данных до 1,7 Гбит/с:

• 574 Мбит/с в диапазоне частот 2,4 ГГц;
• 1,2 Гбит/с в диапазоне 5 ГГц.

Использование технологии MU-MIMO 2x2 и возможность подключения 4 -х антенн обеспечивает уверенный приём даже в труднодоступных местах подземных выработок, что необходимо для непрерывного управления производственными процессами. Автоматическая подстройка излучаемой мощности адаптирует зону покрытия в зависимости от условий размещения на объекте.

Оптические и медные сетевые гигабитные интерфейсы

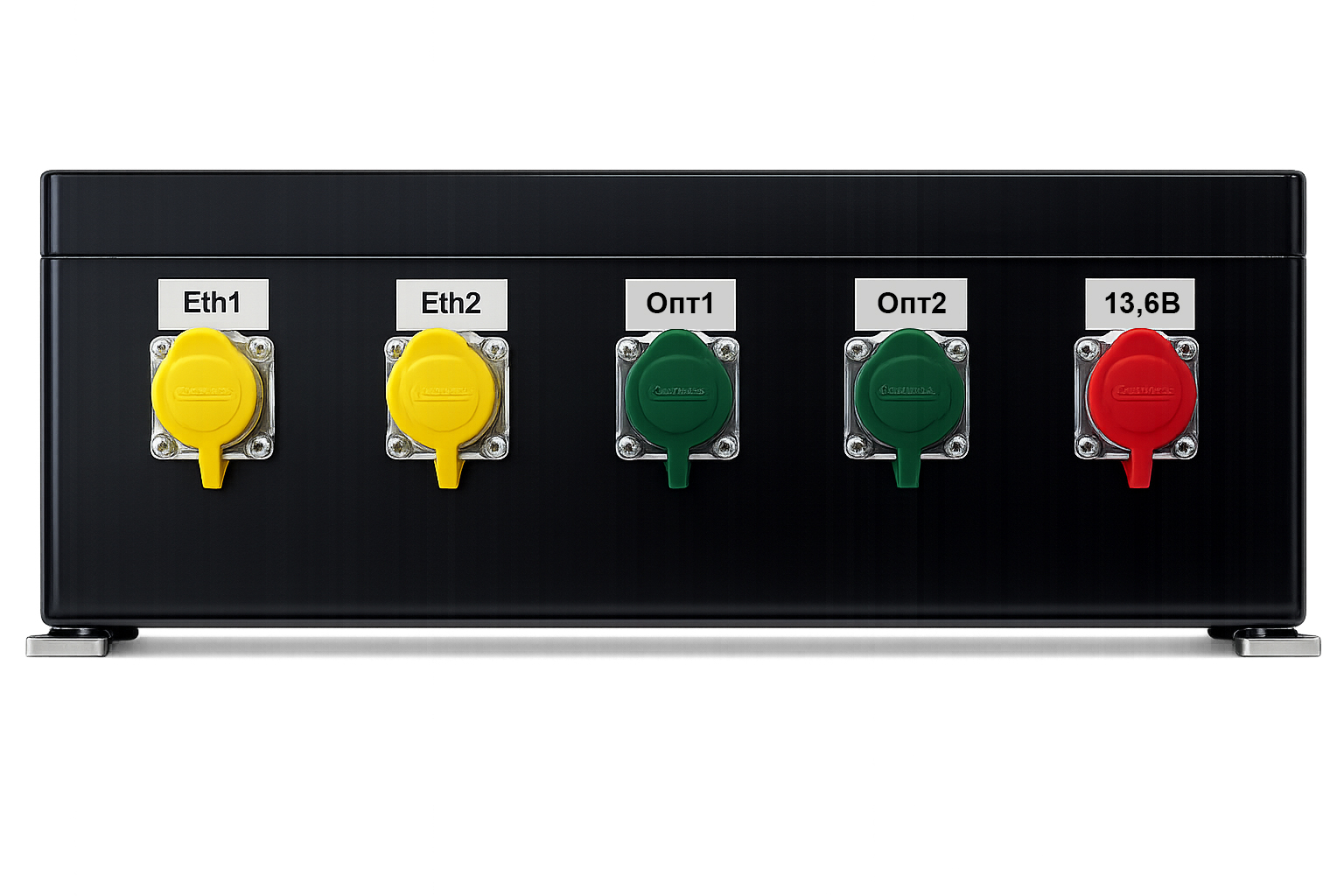

Точка доступа «ВЗТД Wi-Fi» имеет 4 порта подключения с быстросъёмными разъёмами: 2 медных гигабитных порта 1000BASE-T (RJ-45) и 2 оптических гигабитных порта 1000BASE-X (SFP), что обеспечивает возможность соединения необходимого количества точек доступа каскадом и включения их в корпоративную волоконно-оптическую опорную сеть передачи данных (ОСПД).

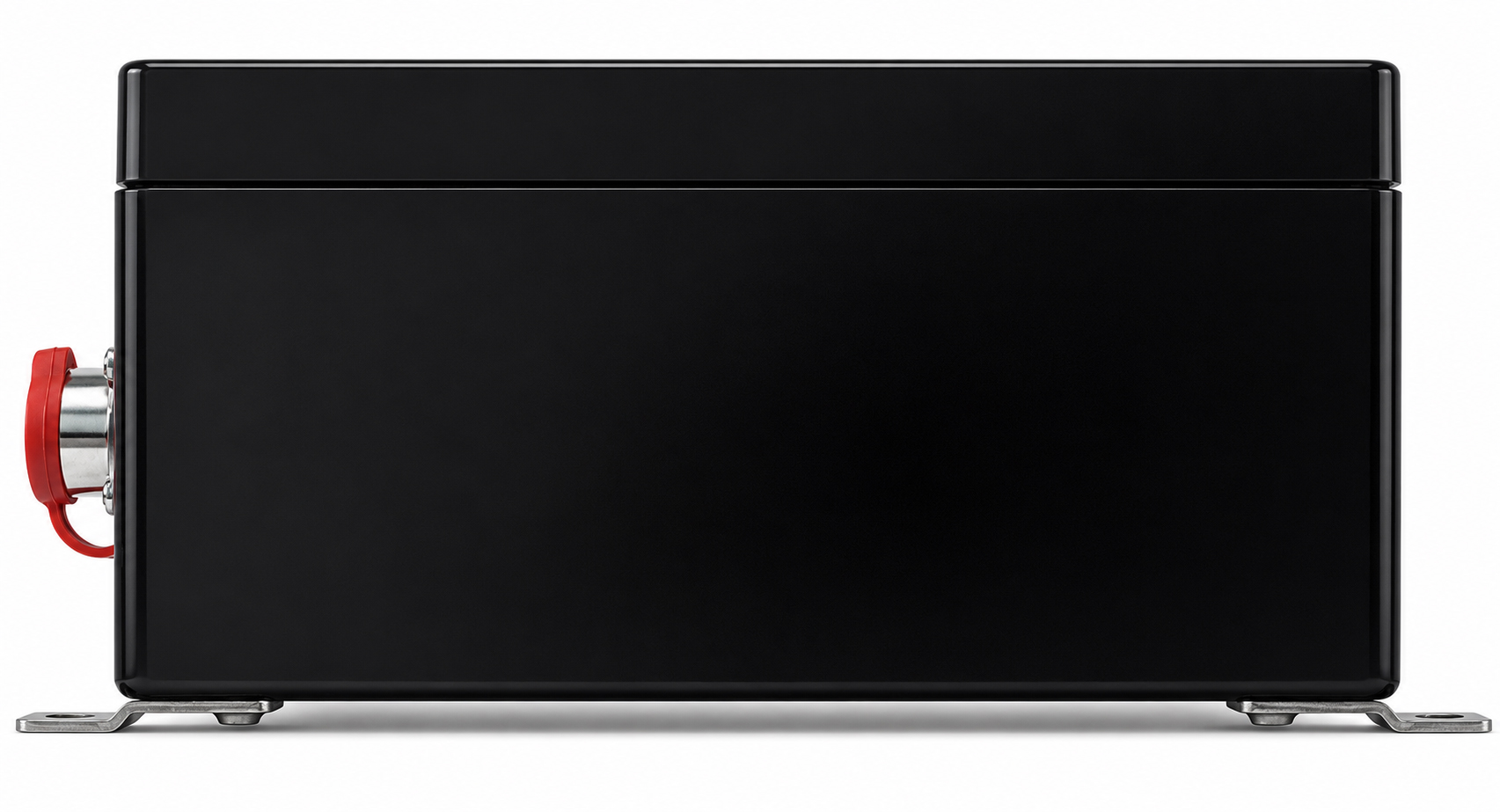

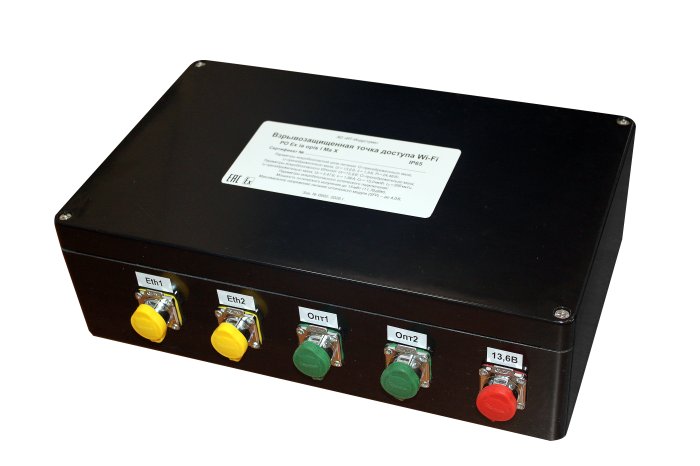

Взрывозащищённый корпус

Точка доступа «ВЗТД Wi-Fi» выполнена в прочном корпусе с уровнем взрывозащиты РО (рудничное особовзрывобезопасное оборудование) Ех ia opis I Ma X. Степень пылевлагозащиты корпуса IP65 обеспечивает полную защиту от пыли и струй воды низкого давления с любого направления.

Благодаря эргономичной конструкции и компактным размерам, обеспечивается удобство размещения точки доступа на промышленных объектах даже в условиях ограниченного пространства.

Искробезопасное электропитание

Питание точки доступа «ВЗТД Wi-Fi» во взрывоопасных зонах (0) и (I) организуется от искробезопасного блока питания БПИС 12/1,8-И (производства АО «ИТ-Индустрия) напряжением 12,6 В…13,9 В постоянного тока с помощью быстросъёмного разъёма. Для использования в обычных условиях эксплуатации (в невзрывоопасных зонах) питание может быть организовано от любого подходящего источника 12,6 В…13,9 В.

Высокая безопасность сети, удобство мониторинга и управления

Безопасность сети Wi-Fi обеспечивается с современных технологий аутентификации и шифрования по стандарту WPA3. Поддерживается организация хот-спотов с портальной авторизацией, централизованная авторизация подключаемых абонентских устройств через РАДИУС-сервер, управление доступом к сетевым ресурсам, защита от взлома, а также многие другие актуальные политики сетевой безопасности.

Контроль трафика, мониторинг состояния, конфигурирование и управление точками доступа осуществляется дистанционно.

Широкие возможности сети Wi-Fi подземного объекта

Шахтная Wi-Fi сеть, созданная на основе точек доступа «ВЗТД Wi-Fi», позволяет создать высокоскоростную цифровую среду для функционирования систем автоматизации и управления производственными процессами предприятия. В том числе, на базе беспроводной инфраструктуры может быть обеспечено развёртывание таких систем, как позиционирование персонала и техники, предотвращение столкновений, сбор данных о состоянии параметров самоходного транспорта, видеонаблюдение, голосовая связь, формирование рабочих заданий для бригад.

Возможность объединения точек доступа в единую систему с помощью программного контроллера или аппаратного контроллера позволяет создавать надёжное беспроводное покрытие и бесшовный роуминг (протокол 802.11 r/k/v) абонентов на всей территории промышленного объекта.

Поддерживается:

• приоритезация трафика для различных групп абонентов;
• оптимизация пропускной способности беспроводной сети;
• автоматическая настройка рабочих каналов между точками доступа;
• организация виртуальных виртуальных точек доступа и виртуальных кластеров Wi-Fi сети с индивидуальными параметрами настройки.

«ВЗТД Wi-Fi» обеспечивает совместную работу с оборудованием Wi-Fi любых версий стандарта 802.11, что позволяет использовать при расширении сети как новые, так и ранее установленные устройства.

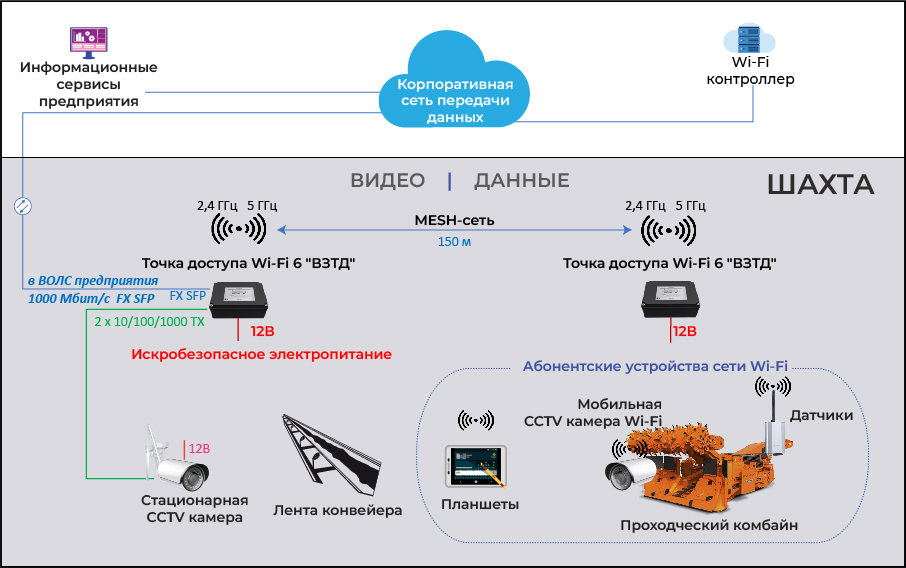

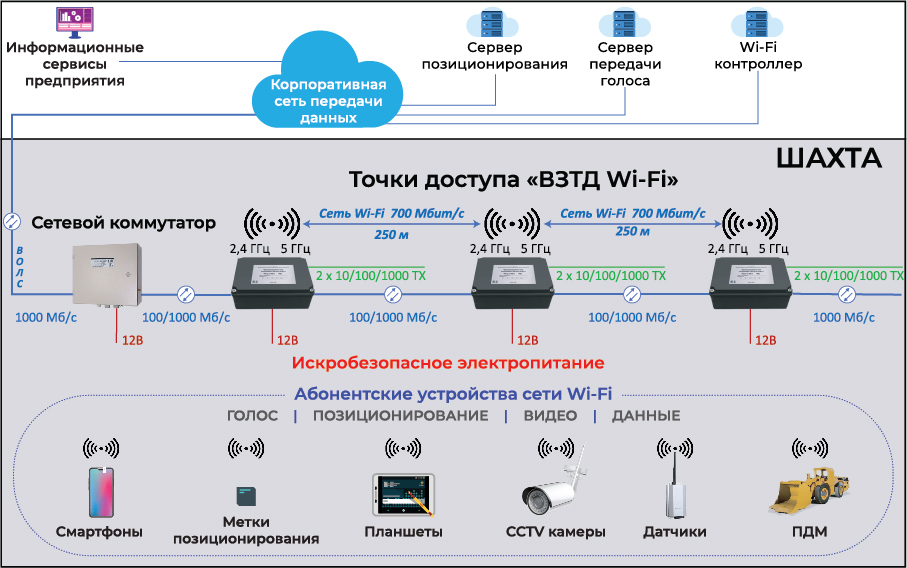

Варианты включения точки доступа и организации подземной
Wi-Fi сети

Технические характеристики «ВЗТД Wi-Fi»

Интерфейсы

• 2 порта 10/100/1000/BASE-T (RJ-45)
• 2 порта 100/1000/BASE-X (SFP)

Параметры беспроводного интерфейса

• Стандарт IEEE 802.11a/b/g/n/ac/ax
• Частотный диапазон: 2400–2483.5 МГц; 5150–5350 МГц, 5470–5850 МГц
• Модуляция: BPSK, QPSK, 16QAM, 64QAM, 256QAM, 1024QAM
• Поддержка MU-MIMO 2×2
• Поддержка модуляции OFDMA
• Ширина полосы: 20, 40 МГц для 2.4 ГГц; 20, 40 и 80 МГц для 5 ГГц

Скорость передачи данных

• 2.4 ГГц, 802.11ax: до 574 Мбит/c
• 5 ГГц, 802.11ax: до 1201 Мбит/c

Возможности беспроводной локальной сети WLAN (англ.: Wireless Local Area Network)

• Поддержка стандартов IEEE 802.11a/b/g/n/ac/ax
• Поддержка стандартов роуминга IEEE 802.11r/k/v
• Агрегация данных, включая протокол A-MPDU (Tx/Rx) и сервисный блок данных А-MSDU (Rx)
• Приоритеты и планирование пакетов на основе протокола WMM
• Динамический выбор частоты (DFS)
• Поддержка скрытого идентификатора беспроводной сети SSID
• 14 виртуальных точек доступа
• Обнаружение сторонних точек доступа
• Поддержка технологии расширения зоны покрытия WDS
• Спектроанализатор
• Поддержка энергосберегающего режима по технологии APSD
• Поддержка топологии Mesh

Сетевые функции

• Автоматическое согласование скорости, дуплексного режима и переключения между режимами MDI и MDI-X
• Поддержка виртуальных сетей VLAN (Access, Trunk, General)
• DHCP-клиент (протокол динамической настройки узла)
• Поддержка GRE (протокол туннелирования)
• Передача абонентского трафика вне туннелей
• Поддержка ACL (списки управления доступом)

Функции технологии качества обслуживания «QoS»

• Приоритет и планирование пакетов на основе профилей
• Ограничение пропускной способности для каждого SSID (символьное название точки доступа)

Безопасность

• Централизованная авторизация через РАДИУС-сервер (технологии 802.1X WPA/WPA2/WPA3 Enterprise)
• Шифрование по стандартам безопасности WPA/WPA2/WPA3/OWE
• Поддержка портала авторизации Captive Portal

Конфигурирование

• Удаленное управление по протоколам Telnet, SSH, CLI, NETCONF, SNMP, Web-интерфейсу

Физические характеристики

• Потребляемая мощность: не более 17 Вт
• Энергонезависимая память 128 MБ SPI-NAND Flash
• Оперативная память 256 MБ DDR3 RAM
• Электропитание: постоянное напряжение 12В от искробезопасного блока питания БПИС 12/1,8
• Рабочая температура: от -10 °C до +35 °C

Конструктивное исполнение

Точка беспроводного доступа «ВЗТД Wi-Fi» относится к оборудованию группы I, предназначенного для применения в подземных выработках рудников и шахт, опасных по воспламенению газа или угольной пыли.

• Взрывозащита: PO Ex ia opis I Ma Х
• Пылевлагозащита: IP65
• Крепление на стену: кронштейны (входят в комплект поставки)
• Габариты (Ш × В × Г): 400 × 250 × 125 мм
• Масса: 6 кг

Сертификат соответствия: ЕАЭС RU C-RU.HB82.B.00616/26, действует до 25.02.2031 г.

Специалисты АО «ИТ-Индустрия» обладают более чем 25-летним опытом производства и внедрения систем связи и передачи данных для подземных объектов высокого уровня ответственности.

Предлагаем Вам рассмотреть возможность применения точки доступа «ВЗТД Wi-Fi» для задач создания, модернизации и развития беспроводной сети вашего предприятия.

 Чтобы проконсультироваться по стоимости и вариантам применения для Вашей задачи, обратитесь по тел. (495) 139-75-50 или задайте вопрос по эл.почте info@it-ind.ru
