Новый «Горизонт» на «Чертинской Коксовой»

АО «ИТ-Индустрия» - отечественный изготовитель и интегратор решений в области промышленной безопасности для подземных месторождений. Нашу компанию и ПАО «ММК» связывает многолетнее успешное партнерство. В целях обеспечения промышленной безопасности при добыче угля и управления работой бригад, на шахтах компании «ММК-Уголь» - «Чертинская Коксовая», «Чертинская Южная» и «Костромовская» с 2008 г по 2014 г специалистами компании был установлен многофункциональный шахтный комплекс оборудования «Талнах», позволяющий осуществлять мониторинг местоположения сотрудников и транспорта под землей, организовывать радиосвязь, передачу данных в режиме реального времени с переносных газоанализаторов, аварийное оповещение и поиск персонала. Работа комплекса основана на передаче радиосигналов по проложенному под землёй радиоизлучающему кабелю на значительные расстояния, что обеспечивает уверенную работу всех необходимых сервисов в подземных выработках. Надёжность работы комплекса обусловила его широкое внедрение на подземных промышленных объектах Кузбасса. Однако, требования к обеспечению промышленной безопасности на подземных объектах с течением времени повышаются и в соответствии с ними в 2017 году компанией «ИТ-Индустрия» был разработан новый многофункциональный шахтный информационный комплекс «Горизонт». Он сохранил все достоинства комплекса «Талнах», а также получил новые цифровые сервисы и возможности.

Прежде всего – непрерывное позиционирование (определение местоположения и направление движения) шахтёров и транспорта с разрешением ±20 м в реальном времени и периодом обновления информации на АРМ диспетчера не более 5 с, а также аварийное оповещение персонала с автоматическим и ручным подтверждением получения сигнала каждым шахтером. Это позволяет значительно улучшить контроль над производственными процессами подземной добычи и предоставляет новый уровень реагирования на аварии.

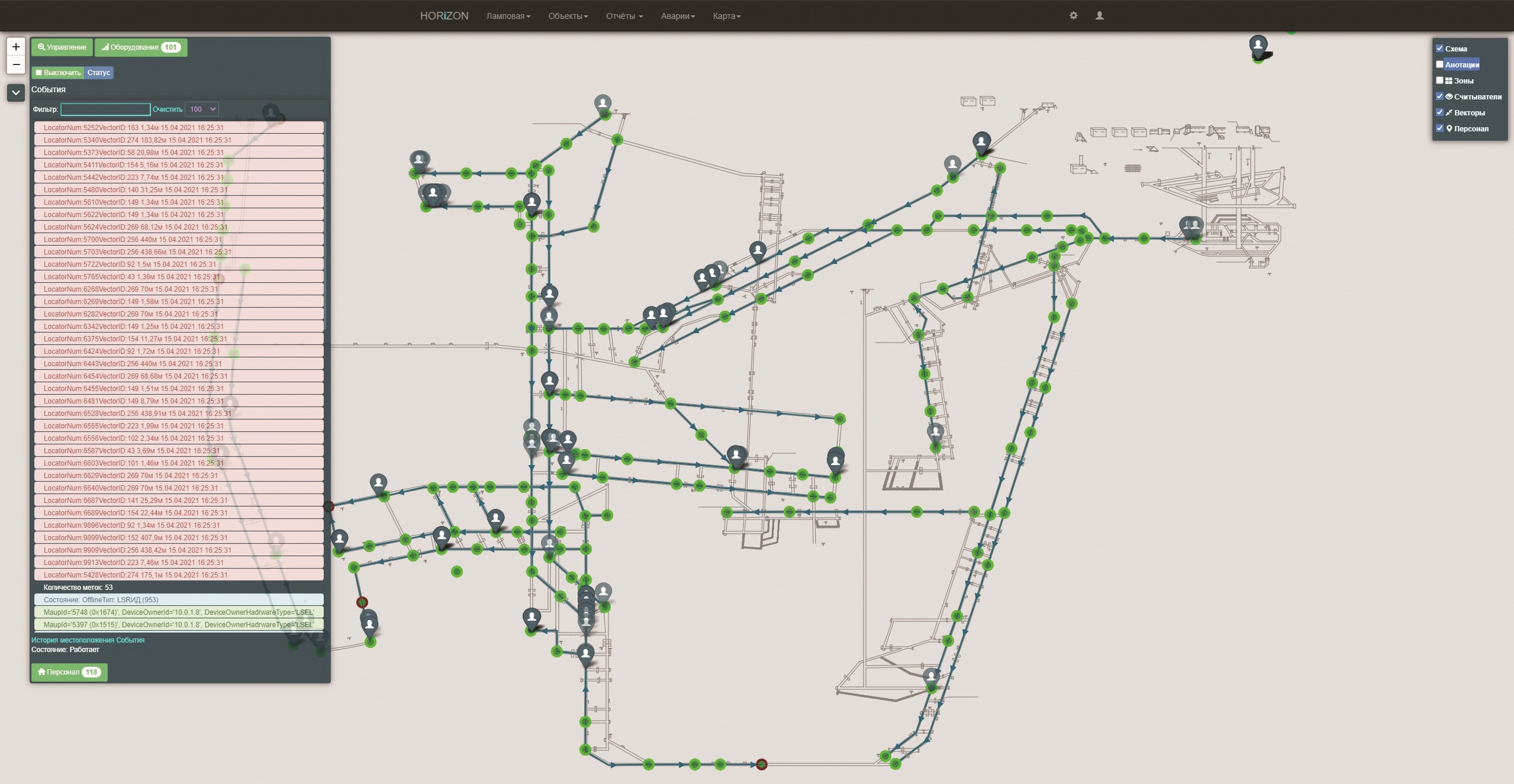

Для предотвращения аварий, инцидентов и нарушений правил безопасности, связанных с нарушениями аэрогазовой обстановки в подземных выработках и ведущих к угрозе жизни и здоровья персонала, оборудование шахтного информационного комплекса «Горизонт» обеспечивает передачу данных от газосигнализатора шахтёрского фонаря каждого горнорабочего о наличии и концентрации метана (СН₄), а также данных от индивидуальных газоанализаторов о наличии и концентрации метана (СН₄), угарного газа (СО), углекислого газа (СО₂) и кислорода (О₂) в систему аэрогазового контроля шахты. Отображение информации о позиционировании, аэрогазовой обстановке, доведении сигналов аварийного оповещения осуществляется на дисплее АРМ диспетчера как в табличном, так и в графическом виде на планах подземных выработок.

Обновилась и система обнаружения местоположения персонала в завалах в случае аварии. Новая система «Горизонт-Поиск» (в составе прибора «Поиск-2» и абонентских модулей поиска), обеспечивает определение местоположения персонала на расстоянии до 20м через обвальную горную породу с точностью ±2м. Возможность ведения поиска до 16-ти человек одновременно позволяет сократить время на определение их местонахождения и минимизировать сроки проведения спасательной операции.

Безусловным достоинством комплекса «Горизонт» является возможность организации надёжной горно-подземной и поверхностной радиосвязи в конвенциональном или транкинговом режиме. Вид связи – цифровая или аналоговая, в соответствии со стандартами DMR или МРТ1327. Радиосвязь осуществляется в подземных выработках любой протяженности и топологии. Для передачи радиосигнала может использоваться как излучающий кабель, так и оптоволокно.

Первой шахтой «ММК-Уголь», которая в соответствии с регламентирующими документами по промышленной безопасности и для расширения функциональных возможностей сети осуществила переход с комплекса «Талнах» на новый комплекс «Горизонт», стала шахта «Чертинская Коксовая». При этом, была решена задача выполнить переход так, чтобы обеспечить непрерывность производственных процессов и безопасность труда горнорабочих. Чтобы модернизировать сеть, специалистами АО «ИТ-Индустрия» был разработан алгоритм поэтапной замены ряда элементов подземной излучающей сети и абонентских модулей шахтёров на новое оборудование, а также апгрейда состава базового контроллера и программного обеспечения. В ходе процесса обновления обеспечена возможность функционирования обеих сегментов модернизируемой сети – как старого на основе «Талнах», так и обновлённого, на основе «Горизонт». После завершения процесса модернизации, сегменты сети объединятся в единую инфраструктуру, функционирующую на основе нового оборудования. Такой подход позволяет осуществить плавный переход от «Талнаха» к «Горизонту» с минимумом затрат и обеспечить соответствие МФСБ шахты всем актуальным регламентирующим документам в области промышленной безопасности.

Функционал комплекса «Горизонт» непрерывно расширяется. Осуществляется подготовка к сертификации системы предотвращения столкновений шахтного транспорта и наезда транспортных средств на людей, а также ведутся испытания взрывозащищённой шахтной точки широкополосного беспроводного доступа стандарта Wi-Fi 6. Сочетание возможностей радиоизлучающей сети и широкополосных сегментов сетей Wi-Fi позволит применять гибкий подход к строительству многофункциональной телекоммуникационной инфраструктуры на объектах подземной горной добычи.

Технические возможности «Горизонта» позволяют применять его также и в целях импортозамещения, для задач модернизации и развития сетей, построенных на основе аналогичных комплексов зарубежного производства.
