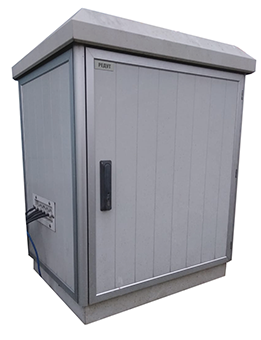

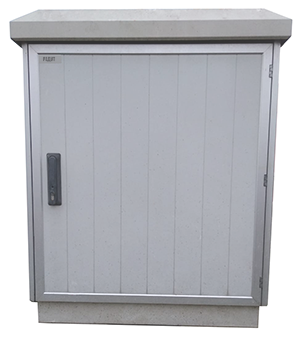

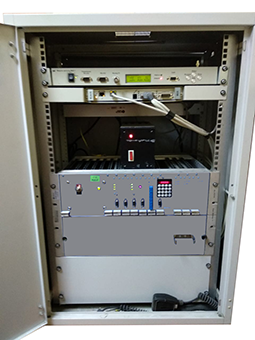

Базовые цифроаналоговые станции «РЕДУТ-Р101.СХР» для создания радиосетей синхронной (технология симулкаст) конвенциональной и транкинговой радиосвязи стандарта DMR
При построении конвенциональных сетей профессиональной радиосвязи часто возникает задача обеспечения радиосвязи на территории большой протяженности (в городах, вдоль автомагистралей, газо- и нефтепроводов и т.п.) на одном канале связи, с предоставлением хэндовера и роуминга абонентам. С точки зрения технико-экономических показателей, построение сетей конвенциональной подвижной аналоговой УКВ радиосвязи по технологии симулкаст может быть предпочтительнее, чем развертывание обычных аналоговых или цифровых транкинговых сетей радиосвязи.
Для решения задачи обеспечения одноканальной аналоговой УКВ радиосвязи на территории большой протяженности АО «ИТ-Индустрия» предлагает использовать базовые DMR-радиостанции (ретрансляторы) РЕДУТ-Р101.СХР, работающие в синхронном режиме, обеспечивающим автоматическую подстройку частот передатчиков и приемников. Обеспечение синхронного режима работы осуществляется путем их подключения друг к другу по телефонному каналу, выделенному из радиорелейного, радиомодемного или волоконного потока. Ретрансляторы могут также работать и автономно, как обычные ретрансляторы, в режиме несинхронной радиосвязи.
В сети на базе ретрансляторов РЕДУТ-Р101.СХР, радиосвязь между абонентами обеспечивается с использованием всего лишь одной пары частот. При этом могут использоваться уже имеющиеся у пользователя различные конвенциональные УКВ радиостанции.
Ретрансляторы радиосвязи «РЕДУТ» подразделяются на:
- главный («РЕДУТ-Р101.СХР-Г»);
- узловой ( «РЕДУТ-Р101.СХР-У»);
- оконечный («РЕДУТ-Р101.СХР-О»).
Главный ретранслятор управляет работой узловых и оконечных ретрансляторов.
Ретрансляторы радиосвязи РЕДУТ-Р101.СХР обеспечивают:
- Работу в диапазонах частот ОВЧ или УВЧ;
- Режимы работы по «несущей» и по кодам CTCSS;
- Ретрансляцию аналоговых радиосигналов или данных от абонентов;
- Ретрансляцию радиосигналов от радиостанций с устройством преобразования речи;
- Цифровую обработку и восстановление речевой информации;
- Оценку соотношения сигнал/шум радиосигналов, принимаемых от абонентов.
Используя ретрансляторы синхронной УКВ радиосвязи РЕДУТ-Р101.СХР, можно создавать сети радиосвязи любой конфигурации: линейную, звездную, кольцевую, смешанную.
Сети синхронной конвенциональной аналоговой УКВ радиосвязи на базе РЕДУТ-101 СХР обеспечивают:
- Экономию частот благодаря использованию только одного радиоканала для связи с абонентами;
- Устойчивое покрытие протяженных территорий с устойчивой бесперебойной связью за счёт перекрытия зон связи соседних ретрансляторов;
- Максимальное увеличение перекрывающихся зон с целью обеспечения резервированного радиопокрытия;
- Подключение радиосети к АТС;
- Использование имеющихся абонентских радиостанций;
- Превосходное качество связи на всей обслуживаемой территории (в том числе с УПР);
- Услуги по передаче данных;
- Автоматический хэндовер и роуминг;
- Быстрое установление вызова (менее 350 мс при многократной ретрансляции в большой сети);
- Защиту сети кодами CTCSS в момент доступа и при дальнейшей ретрансляции сигнала.
Ретрансляторы синхронной УКВ радиосвязи РЕДУТ-Р101.СХР прошли испытания.
Пример построения радиосети на основе базовых станций «РЕДУТ-Р101.СХР
Примеры внедрения базовых радиостанций (ретрансляторов) «РЕДУТ-Р101.СХР»
- Развернута сеть конвенциональной аналоговой синхронной радиосвязи вдоль участка газопровода ОАО «ЮГТРАНСГАЗ» в составе 4 базовых станций.
- В Алабяно-Балтийском автомобильном тоннеле (г.Москва) развернута сеть подземно-наземной конвенциональной синхронной радиосвязи стандарта DMR в составе 4 базовых станций.
- В автомобильных тоннелях под Калужским шоссе, в районе ТПУ «Столбово», развернута сеть подземной конвенциональной синхронной радиосвязи стандарта DMR в составе 3 базовых станций.
